产品特性
- 悬吊能力：0～450公斤。
- 可通过升降控制模块的调速螺钉进行速度调节。
- 具备浮动功能，可手动固定负载时，将悬吊负载在停止位置上下移动约35厘米范围。
- 该类型配备防坠装置，即使气源关闭或悬挂开关软管破裂，也能防止负载下落。
- 提供两种控制器类型：悬挂式和握持式。
- 使用握持式控制器时，可握住手柄并上下滑动控制器。
下载
控制模块规格
| 控制模块 | 型号 | 软管 | 操作 | 重量 (Kg) | |
|---|---|---|---|---|---|

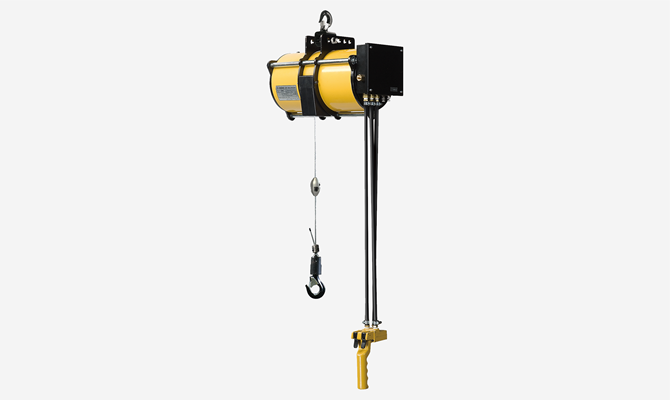

| 升降 | MS-A | 直管×3 | 悬挂式 | 3.5 | All model |
| 升降 | MS-AG | 线圈×3 | 握把式 | 6 | EHB-50S(C), 50(C), 85(C), 130(C), 270(C) |
规格
气动平衡器(钢丝绳)
| 型号 | 供气压力 (MPa) | 悬吊重量 (kg) | 行程 (m) | 本体重量 (kg)(*) | 钢丝绳直径 (mm) | 连接口径 |
|---|---|---|---|---|---|---|
| EHB-50S | 0.7 | 55 | 0.7 | 21 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50 | 0.7 | 55 | 1.9 | 28 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85 | 0.7 | 90 | 1.9 | 29 | φ4.76 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130 | 0.7 | 140 | 1.9 | 36 | φ4.76 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 | |||||
| EHB-270 | 0.7 | 270 | 1.9 | 43 | φ6 | Rc 3/8 |
| 0.6 | 230 | |||||
| 0.5 | 190 | |||||
| 0.4 | 150 | |||||
| * 重量：不含模块 | ||||||
气动平衡器(链条)
| 型号 | 供气压力 (MPa) | 悬吊重量 (kg) | 行程 (m) | 本体重量 (kg)(*) | 链条 绳径×条数 | 连接口径 |
|---|---|---|---|---|---|---|
| EHB-50SC | 0.7 | 55 | 0.65 | 20 | 4.0×1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50C | 0.7 | 55 | 1.8 | 29 | 4.0×1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85C | 0.7 | 90 | 1.8 | 30 | 4.0×1 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130C | 0.7 | 140 | 1.8 | 37 | 4.0×1 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 | |||||
| EHB-270C | 0.7 | 270 | 1.7 | 44 | 4.0×1 | Rc 3/8 |
| 0.6 | 230 | |||||
| 0.5 | 190 | |||||
| 0.4 | 150 | |||||
| EHB-270CR | 0.7 | 270 | 0.9 | 43 | 4.0 x 2 | Rc 3/8 |
| 0.6 | 230 | |||||
| 0.5 | 190 | |||||
| 0.4 | 150 | |||||
| EHB-450CR (仅支持MS-A) | 0.6 | 450 | 0.85 | 50 | 4.0 x 2 | Rc 3/8 |
| 0.5 | 370 | |||||
| 0.4 | 290 | |||||
| * 重量：不含模块 | ||||||
